一、主要技術參數/Main Technical Parameters ：
?
型號 | DZT-20T |
|
壓力范圍 | 0-20T? (0-35.3Mpa) | |
油缸直徑 | φ85mm | |
油缸升程 | 30mm | |
工作空間 | 105×105×160mm | |
電源 | 220V | |
功率 | 180W | |
時間設定 | 0-999S | |
外形尺寸 | 360×360×510mm | |
重量 | 64Kg |
?

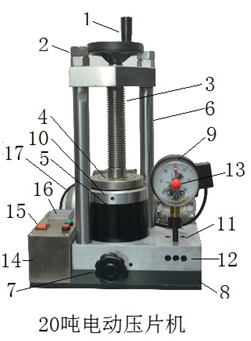

二、結構部件名稱/Structure ：
?
1、手輪/hand wheel? ? ? ? ? ? ? ? ? ? ?2、固定螺母/nut?
3、絲杠/screw? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?4、工作臺/worktable
5、油缸/big oil cylinder? ? ? ? ? ? ? ? 6、支柱/column?
7、泄壓閥/oil-draining? ? ? ? ? ? ? ? ? 8、底座/pedestal
9、壓力表/pressure guage? ????????10、注油孔/oil-injecting screw
11、吸油閥/oil-suction valve???? ???12、進油閥/oil-suction valve?
13、壓力調節旋鈕? ? ? ? ? ? ? ? ? ? ? ? ? 14、電氣控制系統
15、開關? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 16、時間設定器
17、電機
?
三、油路原理 ：
?
四、操作簡介：
將模具放置工作臺面4中心部位，旋下絲杠3與模具壓緊，旋緊泄壓閥7，設定使用壓力值，打開電源開關15，啟動電機，使油缸5上升，壓力上升至設定壓力，電機自動停止，保壓后，旋松泄壓閥使油缸回落原始位置，壓力表指數歸零，模具退模即可。
?
五、注意事項：
?
1、使用時不要超過壓力允許范圍，以免發生危險，盡量小于規定最高壓力下使用，延長機器使用壽命。
2、當升壓至設定壓力后壓力不停止，應立即按下停止鍵或總開關，停止升壓，防止超壓過多造成機器損壞同時產生安全事故。
3、泄壓時泄壓手輪勿旋松過多以免旋出手輪，里面密封鋼珠掉落，影響機器正常使用。
4、加壓時或退模時，油缸升程不要超過規定的行程，以免部件損壞，如需高行程，可連續使油缸回落后繼續使用，累計達到需要行程。
5、每次操作后，要使油缸回落至原始位置后，在進行下次操作，以免行程累計增加，造成行程超出范圍情況
6、壓力表顯示數值不是實際壓力數值，請根據壓力換算公式計算后設定。
7、使用前檢查固定螺母2是否有松動現象，如松動必須緊固后在使用。
8、保持機器清潔，以防樣品粉末及灰塵進入油路發生故障。
9、機器工作時，操作人員不要離開，隨時觀察，有問題及時停止并解決。
?
六、簡單故障排除方法：
?
故障現象 | 原因 | 排除方法 |
無壓 | 正確使用 缺液壓油 | 1. 旋松吸油閥11螺釘，搖動手把13，加油從吸油閥11打出，擰緊吸油閥11螺釘 2. 注油孔10加46#液壓油 |
漏油 | 密封不嚴 | 1. 更換密封墊 |
掉壓 | 密封不嚴 異物堵塞 | 1. 更換漏油位置密封墊 2. 清理泄壓閥7或進油閥12異物 |
上壓慢 | 油缸存有空氣 | 1. 將空氣排出 |
壓力不停止 | 電路問題 | 1. 檢查壓力表接線 2. 壓力表本身是否有問題 3. 電器件問題 |
以上排除方法可電話咨詢
?
七、系統壓力換算：
?
機器總壓力（噸）＝壓力表顯示數值（MPa）×油缸半徑的平方×3.14
MPa | 5 | 10 | 15 | 20 | 25 | 30 | 35.3 |
tf | 2.8 | 5.7 | 8.5 | 11.3 | 14.2 | 17 | 20 |
（模具）樣品實際壓強換算：
樣品實際壓強＝壓力表顯示數值（MPa）×油缸半徑的平方÷樣品半徑的平方
